等離子清洗機射頻電源介紹

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2022-11-22

等離子清洗與濕法清洗工藝相比，等離子清洗不需要使用強酸、強堿等溶液，不需要后期的烘干過程，也無廢水處理的要求，是一種簡單高效、經濟環保、無二次污染的清洗方法。自20世紀90年代以來，由于國家環保理念的不斷發展，等離子體清洗技術的研究得到了長足的發展。隨著等離子體技術的發展和進步，等離子體的發生裝置(等離子清洗機電源）和相關清洗設備也不斷發展，等離子體清洗逐漸成為工業潔凈工程中非常受歡迎的工藝。

等離子清洗機的工作原理是通過等離子清洗機射頻電源在一定的壓力情況下發出輝光并產生高能量無序的等離子體,通過這些高能量的等離子體來轟擊材料接的表面,以達到清洗目的。

等離子清洗機射頻電源介紹

射頻電源是可以產生固定頻率的正弦波、具有一定頻率的高頻電源，主要由射頻信號源、射頻功率放大器及阻抗匹配器組成，是等離子清洗機配套電源。射頻功率放大器被認為是射頻電源的核心，因此射頻功率放大器是制約射頻電源發展的關鍵因素。射頻電源由20世紀80年代的電子管射頻電源發展到現在的晶體管射頻電源，經歷了漫長的發展過程。功率由瓦、百瓦、千瓦、到兆瓦，頻率有2、13.56、27.12、40.68MHz等。

等離子清洗機電源

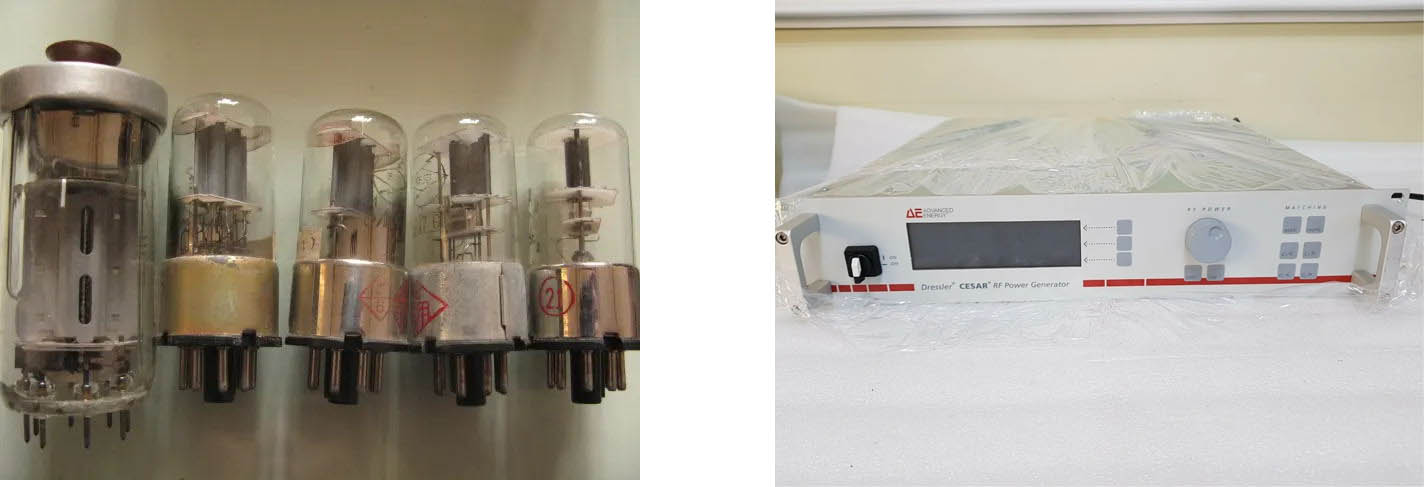

左側電子管射頻電源，右側晶體管射頻電源

國內外射頻電源的發展現狀

射頻電源根據采用的功率放大器類型不同，可分為電子管射頻電源與晶體管射頻電源(又稱為全固態射頻電源)。射頻功率放大器的發展較為緩慢，直到1904年電子管的出現，才開始被正式應用于各領域口]，這是因?yàn)殡娮庸軓母旧辖鉀Q了射頻功率放大器的器件問題。但是電子管本身存在很多問題：首先它的體積非常大，在某些精密領域限制了電子管射頻電源的應用；其次電子管射頻電源的壽命還不到晶體管射頻電源的一半，最重要的是它的制造工藝非常復雜，因此隨著晶體管的發展，電子管逐漸被淘汰。同電子管相比，晶體管射頻電源的體積要小很多，同時它的損耗低，壽命長，產生很少的熱量。電子管射頻電源和晶體管射頻電源在性能上的區別如表1所示。

表1電子管射頻電源與晶體管射頻電源的性能區別

序號	指標	電子管射頻電源	晶體管射頻電源
1	穩定性	強	差
2	輸出功率	大	小
3	壽命	壽命低1000-2000h	壽命高＞5000H
4	轉換效率	低	80%
5	反射功率	能承受較大反射功率	對反射功率比較敏感
6	體積	體積比較大不利于小型化	體積小利于小型化
7	熱量	多	小

早期的等離子清洗機射頻電源基本上采用電子管技術進行設計制造，其產品占市場的主導地位，但是這類電源有體積大、使用壽命短、能耗大和工作電壓高不夠安全等諸多缺點，嚴重影響等離子清洗機的應用。目前基于大功率射頻微波半導體器件的設計和制造技術已經占據了主流，晶體管的體積只及電子管的十分之一至百分之一，而且具有效率高、壽命長、低工作電壓、穩定性好等優點，因此采用晶體管為功率器件設計的固態射頻電源等離子清洗機已經被廣泛使用。
