等離子體處理能有效改善PVC親水性能提高表面張力

文章出處：等離子清洗機(jī)廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2022-06-29

PVC封邊條的表面性質(zhì)直接影響PVC與板材的剝離強(qiáng)度、與水性油墨的附著力等性能，進(jìn)而影響產(chǎn)品的質(zhì)量穩(wěn)定性。利用等離子體處理PVC表面，提高其表面的親水性能，從而提高PVC封邊條的表面張力、與板材剝離強(qiáng)度、與水性油墨的附著力等，處理后的PVC封邊條明顯優(yōu)于未處理的結(jié)果，能夠滿足實(shí)際的使用要求。

PVC封邊條是近年在家具行業(yè)的一個新應(yīng)用，主要作用是對板材家具的邊緣斷面起到保護(hù)、裝飾、美觀等。隨著人們生活質(zhì)量的提高，對家具的款式和色彩需求多樣化，這就要求與之匹配的封邊條五顏六色，花紋多樣。因此，必須要對封邊條進(jìn)行印刷才能滿足家具實(shí)際使用的要求。雖然PVC作為一種極性高分子材料，但其與木材、水性油墨之間粘接性能較差，需要對其進(jìn)行表面處理，才能滿足實(shí)際需求。

近年來，等離子體處理技術(shù)作為一種新的表面處理技術(shù)得到了極大的發(fā)展。等離子體是一種電離度超過0.1%的氣體，是物質(zhì)在高溫或特定激勵下的一種物質(zhì)狀態(tài)，由離子、電子等大量正負(fù)帶電粒子和中性粒子(原子和分子)組成的，并表現(xiàn)出集體行為的一種中性氣體，是除固態(tài)、液態(tài)、氣態(tài)外，物質(zhì)的第4種狀態(tài)。隨著低溫等離子體技術(shù)的迅猛發(fā)展，使等離子體處理技術(shù)在天然高分子材料和合成高分子材料及其它應(yīng)用領(lǐng)域的廣泛應(yīng)用成為可能。通過對高分子材料表面進(jìn)行等離子體處理，引入了多種含氧基團(tuán)，使表面極性和親水性能增強(qiáng)，從而有利于粘結(jié)和涂覆。

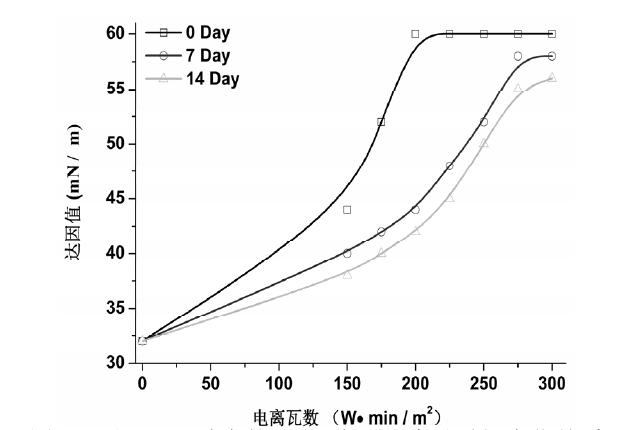

對于每種涂覆或粘接，獲得良好粘接的前提是兩種基材表面必須達(dá)到分子水平的接觸?；谋砻媪己玫臐櫇袷切纬蓛?yōu)良粘接的必要條件。同時，粘接完成后兩種基材的界面作用也是決定粘接效果的一個重要因素。兩種基材表面張力差異越小，則表現(xiàn)出良好的粘接性能。為了改善PVC與木板和水性油墨的粘接性能，通過不同功率等離子體處理PVC表面，提高PVC表面的表面張力，如圖1所示。隨著等離子體處理功率增大，PVC表面張力急劇增大。在處理功率達(dá)到200W·min/m2，PVC的表面張力達(dá)到了60mN/m，幾乎是未處理前的兩倍。隨著存放時間延長，等離子體處理表面的表面能存在下降趨勢。但是275W·min/m2或以上處理的表面能下降較小，處理效果較好。
