等離子清洗用于塑封工藝芯片分層問題的改善

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-05-30

微電子芯片封裝按封裝材料不同主要分為氣密性封裝(陶瓷封裝、金屬封裝)和樹脂封裝兩大類，由于樹脂封裝具有較好的電、熱性能和機械性能，以及可靠性和低成本，成為現代電子封裝的主流材料，且應用率成逐年上升趨勢。但由于樹脂封裝是非氣密性封裝，并且很多分立器件產品采用引線框架，濕氣的入侵和引線框架的氧化問題極易導致分層問題，嚴重制約產品的電性能，影響產品可靠性，分層現象主要發生的部位有:封裝塑封料與芯片表面或者引線框架表面之間銀漿界面與芯片表面或者引線框架表面之間。據統計，塑封料與引線框架表面之間，塑封料與芯片表面之間，這兩個部位的分層占90%以上。

改善分層的方式方法很多，比如:改封裝形式，優化塑封工藝參數，改塑封樹脂，優化芯片位置，粗化引線框架表面，本文主要通過等離子清洗方式進行分層改善并驗證。通過大量分層產品的失效分析發現，進行開帽鏡檢(De-cap)如下圖1.1，發現引線框架產生色差，成分分析也發現氧元素比重超標，從而確定分層的原因是引線框架被氧化。

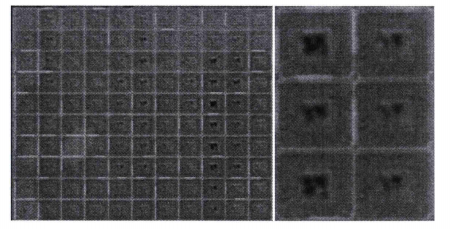

SAT掃描芯片分層

在塑封工序前進行等離子清洗，射頻激發的等離子體含有物理和化學活潑粒子的電中性混合物，帶電原子和分子通過濺射對待清洗材料表面做物理撞擊，并且能夠?qū)⒈谎趸牟牧媳砻孢M(jìn)行還原，去除表面氧化物和有機物，增加表面的清潔度，同時活化產品表面，可以有效增強樹脂融化后的流動性，從而降低分層發生的幾率。
