聚丙烯網(wǎng)等離子體表面改性處理對其親水性能的影響

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2022-08-04

聚丙烯材料因其穩(wěn)定的化學性質(zhì)、較高的物理強度、良好的抗感染性和易于編織等優(yōu)點，作為不可吸收補片被廣泛應用于疝修補術中，但聚丙烯網(wǎng)的表面潤濕性差，不易與親水性材料結合以改善其表面性能。

提高聚丙烯網(wǎng)表面的親水性能，一般采用等離子體改性處理、紫外光誘導、表面涂覆等方法。等離子體處理技術因具有節(jié)能環(huán)保、處理效率高、僅對材料表面進行改性而不損傷力學性能等優(yōu)點，已成為改善材料表面性能的重要手段之一。在一定條件下，將處于低氣壓狀態(tài)的氧氣、氮氣、氬氣等氣體分子通過輝光放電激發(fā)為等離子體，等離子體沖擊材料表面后破壞原有化學鍵，通過形成親水性官能團以達到表面改性的目的。

等離子體處理對聚丙烯網(wǎng)表面形貌影響

采用掃描電子顯微鏡對等離子體處理前后聚丙烯網(wǎng)的表面形貌進行了比較，見圖1。由圖可知，未經(jīng)等離子體處理的聚丙烯網(wǎng)表面比較平整光滑，粗糙感不強。在等離子體處理過程中，氣體分子在輝光放電條件下分解為具有較高能量的等離子體，并擊聚丙烯網(wǎng)的表面，從而使聚丙烯網(wǎng)表面呈現(xiàn)出不同程度的凹坑，粗糙感變強。等離子體處理后的聚丙烯網(wǎng)表面發(fā)生了較為明顯的變化。

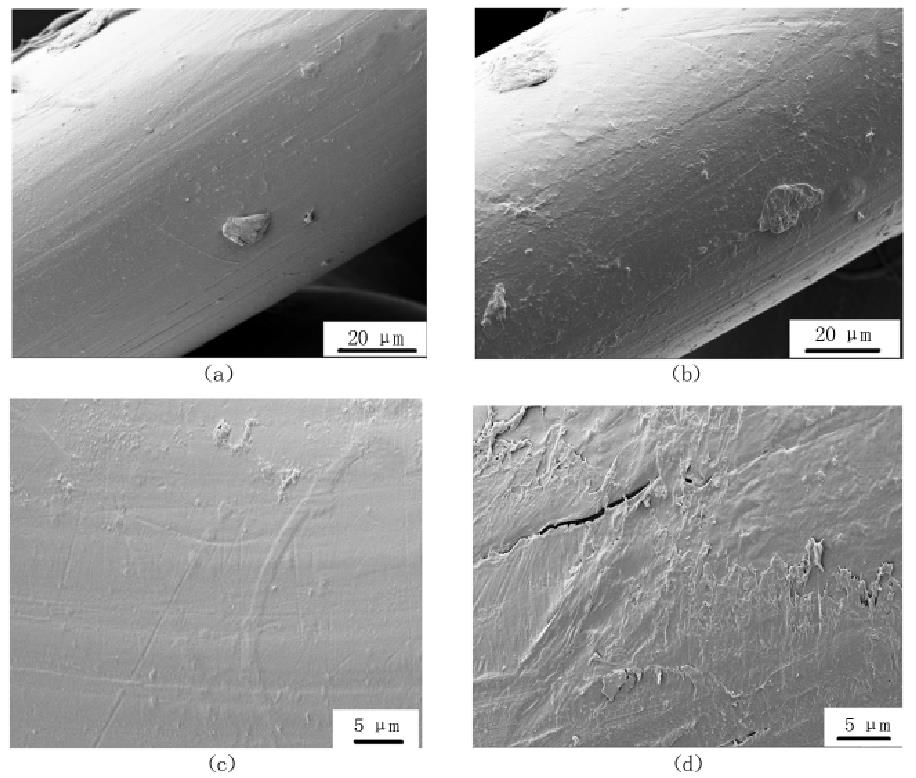

聚丙烯網(wǎng)表面的 SEM 照片 ( a) ，( c) ．等離子體處理前; ( b) ，( d) ．等離子體處理后

等離子處理發(fā)射功率和時間對聚丙烯網(wǎng)表面親水性的影響

當發(fā)射功率一定時，隨著處理時間的延長，聚丙烯網(wǎng)表面的水滴靜態(tài)接觸角變小。當處理時間一定時，發(fā)射功率越大，聚丙烯網(wǎng)表面的接觸角越小。表明隨著發(fā)射功率的增大和處理時間的延長，聚丙烯網(wǎng)表面的親水改性效果越明顯。由圖2可知，處理2min的聚丙烯網(wǎng)表面水滴靜態(tài)接觸角為104．1°，隨著處理時間的延長，聚丙烯網(wǎng)表面的水滴靜態(tài)接觸角下降為39．6°，親水性有了較大改善。處理后的聚丙烯網(wǎng)接觸角越小，說明聚丙烯網(wǎng)表面的親水改性效果越好。

不同等離子體處理時間聚丙烯網(wǎng)表面接觸角水滴圖型

以上就是國產(chǎn)等離子清洗機廠家納恩科技關于等離子體處理對聚丙烯親水性能的影響的簡單介紹。等離子體表面處理技術主要是使用氮氣、氧氣等非聚合性氣體產(chǎn)生的等離子體對高分子材料表面進行處理，等離子體與高分子材料表面相互作用生成自由基團，進而在高分子材料表面引入羥基、羧基等官能團，達到改善材料表面親水性的目的。
